Série de moteurs CC de 63 mm

Présentation du moteur CC à balais de 63 mm
Un moteur à courant continu à balais de 63 mm est un moteur à aimant permanent de taille moyenne, largement utilisé dans les équipements industriels et domestiques. Son diamètre de 63 mm lui confère un bon compromis entre couple et compacité. Ce type de moteur fonctionne généralement sous une tension de 12 V à 220 V, avec des vitesses nominales d'environ 1 500 à 4 000 tr/min et la possibilité d'utiliser des réducteurs planétaires pour un couple plus élevé.

Ses avantages comprennent une structure simple, des performances stables, une maintenance aisée et la capacité de fournir un couple élevé à bas régime lorsqu'il est associé à des réducteurs. On le retrouve notamment dans les mécanismes de levage, les portes automatiques, les instruments médicaux, les petits chariots AGV et les appareils électroménagers tels que les moulins à café et les extracteurs de jus.

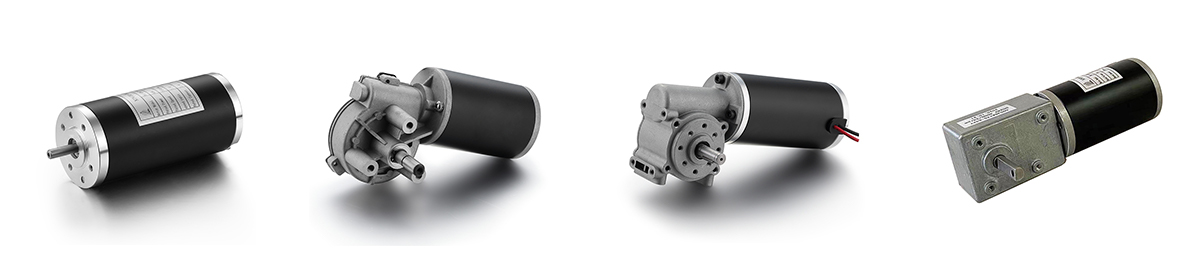

Moteur CC à balais de 63 mm : moteur simple et moteurs à engrenages multiples

Un moteur à courant continu à balais de 63 mm est un moteur polyvalent et largement utilisé dans l'automatisation industrielle, les dispositifs médicaux et les équipements ménagers. Cette gamme de moteurs comprend :

• Moteur CC à balais unique (63 mm)

• Moteur à engrenages planétaires CC à balais de 63 mm

• Moteur à engrenages à vis sans fin à courant continu à balais de 63 mm

La section suivante présente ces produits en détail.

1. Moteur simple à courant continu à balais de 63 mm (Figure 1)

Plage de puissance : 52-125W

Plage de tension :12-110VDC

Plage de vitesse nominale : X

Plage de couple nominal : 0.15-0.4N.m

Durée de vie: 1200Hours

Scénarios d'application: Fauteuils roulants pour personnes handicapées, lits médicalisés, imprimantes 3D, Etc.

2. Moteur à engrenages à vis sans fin à balais de 63 mm CC (Figure 2)

Plage de puissance : 52-125 W

Plage de tension : 12-110 V CC

Plage de vitesse nominale : 50-100 tr/min

Plage de couple nominal : 4.65-9.3 Nm

Durée de vie : 1200 heures

Le rapport de réduction varie de 1:30 à 1:60, et la plage de couple admissible est importante.

Il est particulièrement adapté pour essuie-glaces de voiture, sièges et d'autres scénarios

3. Moteur à engrenages à vis sans fin à balais de 63 mm CC (Figure 3)

Plage de puissance : 52-125W

Plage de tension :12-110VDC

Plage de vitesse nominale : X

Plage de couple nominal : 0.75-2.25N.m

Durée de vie: 1200Hours

Le rapport de réduction varie de 1:10 à 1:30 et la plage de couple se situe entre 1 N.m et 3 N.m.

Il est particulièrement adapté pour portes automatiques et portes tournantes des centres commerciaux scénarios d'application

4. moteur à engrenages de 63 mm (Figure 4)

Plage de puissance : 3-13.5W

Plage de tension :12-24VDC

Plage de vitesse nominale : X

Plage de couple nominal : 0.01-0.03N.m

Durée de vie: 800Hours

Le rapport de réduction varie de 1:16 à 1:326 et le couple nominal de 1.65 Nm à 20 N.m, ce qui permet d'obtenir la décélération la plus élevée à taille égale.

Il est adapté pour outils électriques, équipements d'automatisation robotisée, Etc.

En résumé, la plupart des moteurs CC de 63 mm ont la même puissance et la même tension, mais avec différents réducteurs, ils auront des rapports de réduction et des plages de couple différents, et la conception de chaque moteur vise également à mieux s'adapter à l'équipement, mais tout doit respecter les données du moteur.

Suivez BG Motor et nous vous proposerons des produits toujours plus complets et une expertise toujours plus pointue.
